Uppgradering av elcentral med jordfelsbrytare i Märsta, Arlanda

Elcentralen uppgraderades i Märsta, Arlanda i en villa från 70-talet där den befintliga anläggningen saknade jordfelsbrytare och hade begränsat utrymme för nya grupper. Arbetet omfattade byte till en modernare central, omfördelning av befintliga säkringsgrupper och komplettering med jordfelsbrytare för att höja elsäkerheten och göra anläggningen mer överskådlig. Samtidigt anpassades centralen för framtida belastning från kök, tvättutrustning och utomhusmatning.

Så genomfördes uppgraderingen av elcentralen i Märsta, Arlanda

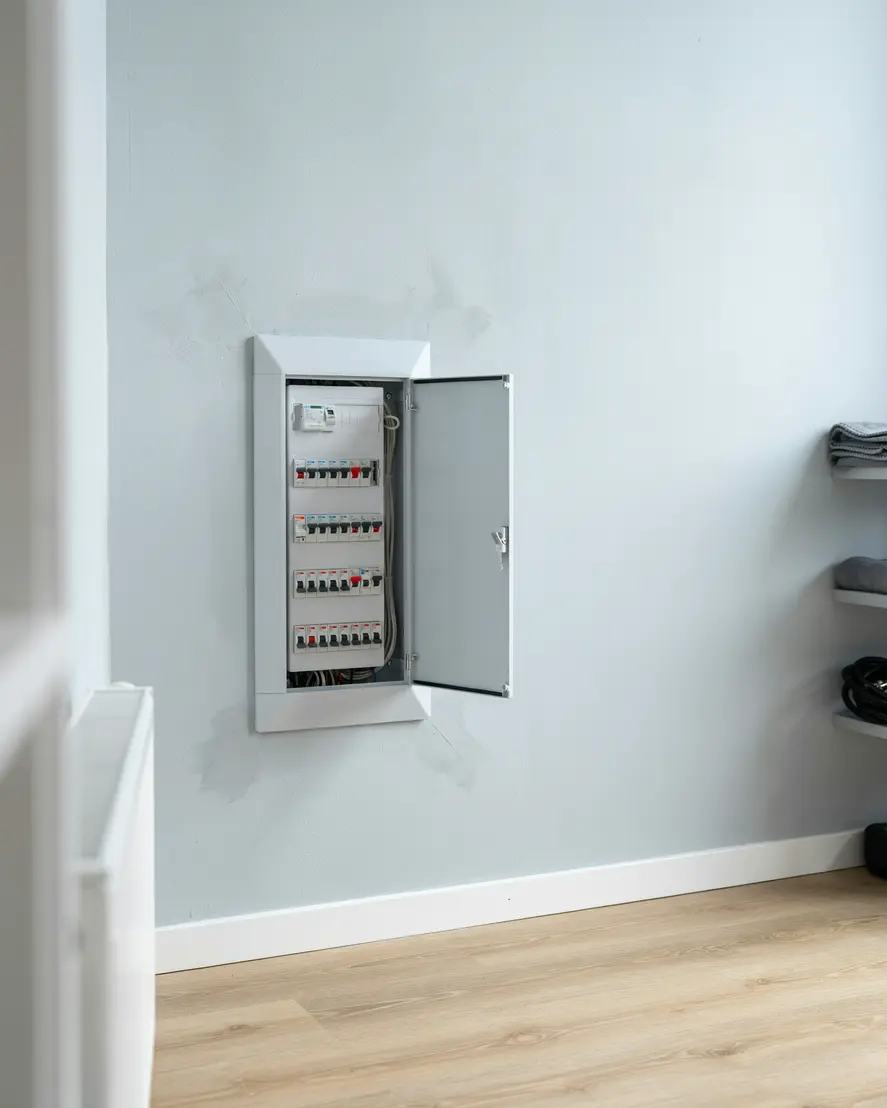

Arbetet inleddes med kontroll av den befintliga centralens uppbyggnad, märkning av grupper och genomgång av inkommande matning. Den gamla centralen bestod av porslinssäkringar och äldre kapsling där ledningsdragningen var tät och delvis omärkt. Spänningen bröts innan front och skydd demonterades, därefter dokumenterades gruppindelningen för att samma funktioner skulle kunna återställas på ett tydligare sätt i den nya centralen. Den nya kapslingen monterades i samma läge på vägg men med något större byggdjup för att ge plats åt normkomponenter, separata nollskenor och prydligare kabeldragning.

Ny gruppindelning och plats för framtida laster

Efter demontering av den äldre utrustningen delades grupperna upp mer logiskt. Belysning och vägguttag separerades i större utsträckning än tidigare, och matningen till våtutrymmen lades bakom jordfelsbrytare med tydlig märkning i centralförteckningen. Ett par äldre ledare behövde kortas om och förses med nya ändhylsor för att få säkra anslutningar i den nya centralen. Två fria modulrader lämnades för senare kompletteringar, vilket gav möjlighet att ansluta ytterligare grupper utan att centralen behövde byggas om igen. Det gav också bättre ordning i kapslingen. Skillnaden blev stor.

Jordfelsbrytare och kontroll av skyddsfunktion

Två jordfelsbrytare installerades för att fördela belastningen och minska risken för att hela huset skulle bli strömlöst vid ett enskilt fel. En separat personskyddsautomat monterades också till en utsatt grupp där återkommande fuktpåverkan tidigare hade noterats i anslutande utrymme. Efter inkoppling utfördes kontroll av skyddsledare, isolationsvärden och funktionstest av jordfelsbrytarna. Märkning uppdaterades för samtliga grupper och centralen försågs med tydlig gruppförteckning på insidan av luckan. Elinstallationsarbetet anpassades till Elsäkerhetsverkets krav och centralens uppbyggnad följde tillämpliga delar av SS-EN för normmateriel och kapsling.

Förutsättningar i huset och resultat efter bytet

Huset hade flera senare tillägg i anläggningen, bland annat matning till utebelysning, tvättdel och ett uppvärmt förråd. Det gjorde att den gamla centralen hade vuxit fram stegvis under många år, med blandade märkningar och begränsad överblick som följd. Vid uppgraderingen samlades därför grupper med liknande användning i samma sektion, och ledarna lades om med mjukare böjradier och bättre avlastning i överkant. Den färdiga centralen blev lättare att felsöka i och enklare att bygga vidare på. Test efter driftsättning visade korrekt funktion i samtliga återanslutna grupper.

1. 1
   Inventering och frånkoppling

   Den befintliga centralen kontrollerades, grupper märktes upp och inkommande matning identifierades innan spänningen bröts för säkert arbete.

2. 2
   Montering och omkoppling

   Den äldre centralen demonterades och ersattes med ny kapsling, jordfelsbrytare och omfördelade säkringsgrupper med tydligare struktur.

3. 3
   Provning och märkning

   Skyddsfunktioner testades, gruppförteckningen uppdaterades och anläggningen togs i drift efter genomförd kontroll.
